Разбирать приборку пока не хочу, выкладываю вариант замены стандартных лампочек на одиночные диоды ф5мм.

Для счастья нужно:
1.Диоды - 12шт (по 3шт на цоколь).
2.Резисторы планарные - 4шт.
3.Стеклотекстолит фольгированный двусторонний 10х15мм - 4шт.
4.Время и волшебный чемоданчик с инструментом.

Резисторы ставил сначала 75ом поскольку параметры этих диодов может сказать только тот кто из них наладил производство гирлянд, проверка показала мало диоды за 20мин нагревались до 45 градусов - применил резисторы на 300ом(в закромах родины просто не нашел планарные резисторы на 150\200ом) яркость упала не значительно,перегрев пропал совсем.


Вложения:

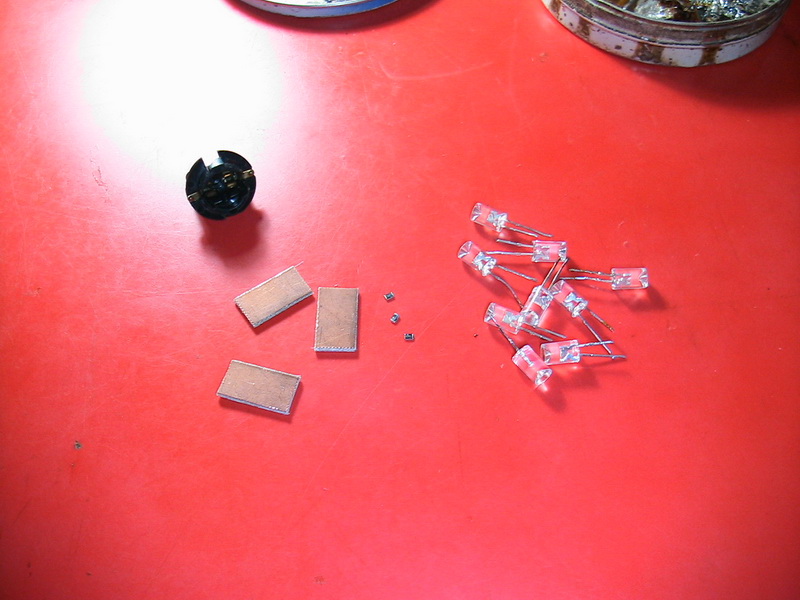

Комментарий к файлу: Слева направо текстолит,резисторы,диоды
Led приборка 0000.jpg
Led приборка 0000.jpg [ 136.21 KIB | Просмотров: 14260 ]


Последний раз редактировалось Medved 26 фев 2010, 01:13, всего редактировалось 1 раз.
Вернуться наверх
 Профиль Отправить личное сообщение

Medved
 Заголовок сообщения:
СообщениеДобавлено: 26 фев 2010, 00:56
Не в сети
Профессионал
Аватар пользователя

Зарегистрирован: 17 янв 2010, 00:41
Сообщений: 3700
Откуда: Днепропетровск
Комплектация: GLi
Объем двигателя: 1.6
Тип кузова: Вагон
Родословная: Японка
Изготавливаем печатную плату под модуль:
1.режем канавки в фольге до диэлектрика с обоих сторон одинаково.
2.снимаем лишнюю фольгу тож с двух сторон.
3.лудим полученные площадки.


Вложения:

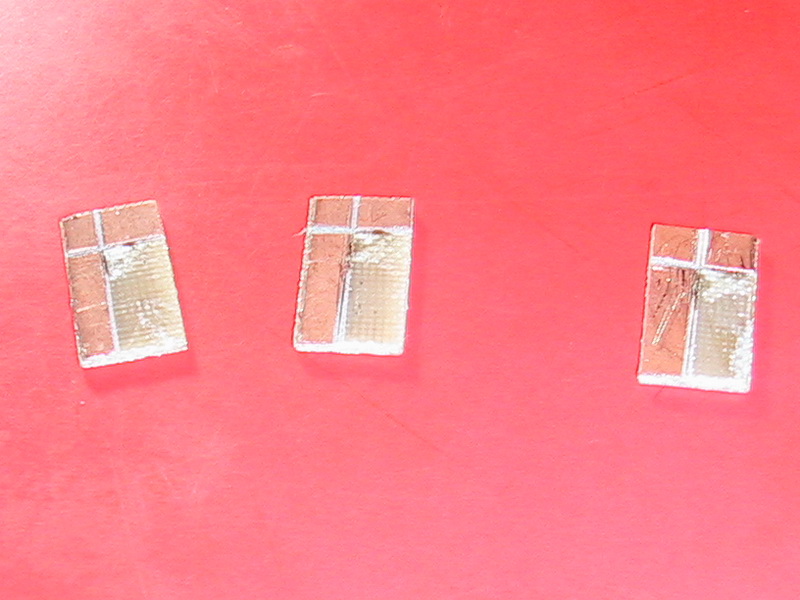

Комментарий к файлу: Пролуженные платки
Led приборка 0004.jpg
Led приборка 0004.jpg [ 133 KIB | Просмотров: 14258 ]

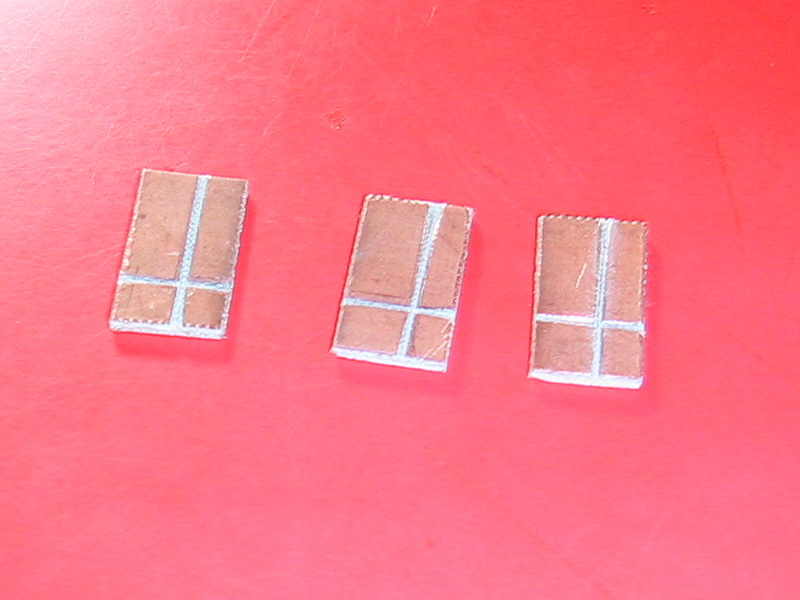

Комментарий к файлу: Снята лишняя фольга
Led приборка 0003.jpg
Led приборка 0003.jpg [ 130.16 KIB | Просмотров: 14258 ]
Комментарий к файлу: Вторая канавка
Led приборка 0002.jpg
Led приборка 0002.jpg [ 127.34 KIB | Просмотров: 14258 ]

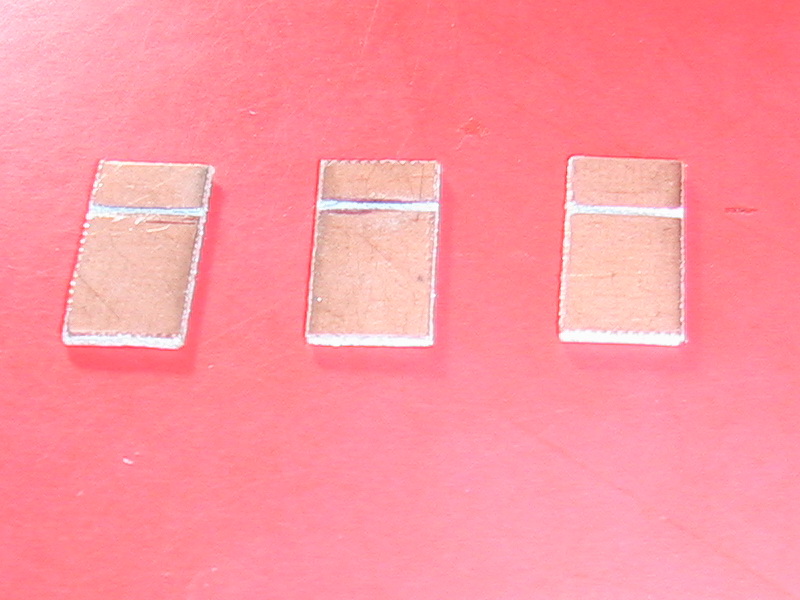

Комментарий к файлу: Первая канавка
Led приборка 0001.jpg
Led приборка 0001.jpg [ 129.63 KIB | Просмотров: 14258 ]
Вернуться наверх
 Профиль Отправить личное сообщение

Medved
 Заголовок сообщения:
СообщениеДобавлено: 26 фев 2010, 01:04
Не в сети
Профессионал
Аватар пользователя

Зарегистрирован: 17 янв 2010, 00:41
Сообщений: 3700
Откуда: Днепропетровск
Комплектация: GLi
Объем двигателя: 1.6
Тип кузова: Вагон
Родословная: Японка
Теперь припаиваем на платы диоды и резисторы.

Диоды и резистор на каждом модуле соединены последовательно те друг за дружкой как батарейки +-+-+-и резистор.


Вложения:

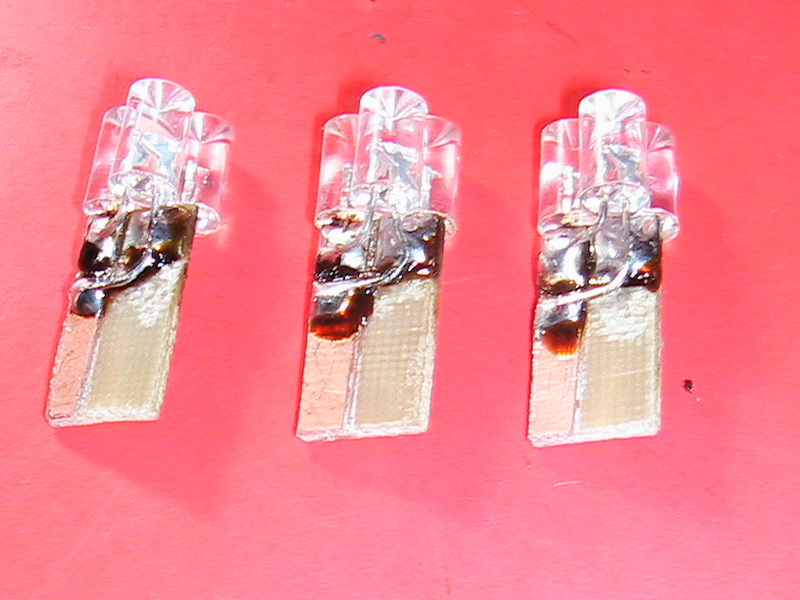

Комментарий к файлу: Промываем спиртом готовое изделие
Led приборка 0009.jpg
Led приборка 0009.jpg [ 152.63 KIB | Просмотров: 14257 ]
Комментарий к файлу: Третий диод
Led приборка 0008.jpg
Led приборка 0008.jpg [ 162.22 KIB | Просмотров: 14257 ]

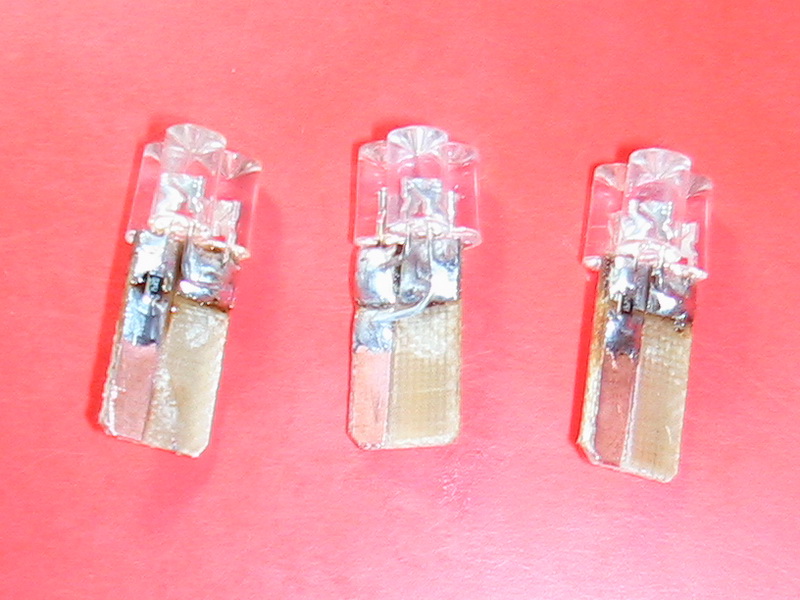

Комментарий к файлу: Самое веселое - планарные резисторы
Led приборка 0007.jpg
Led приборка 0007.jpg [ 159.6 KIB | Просмотров: 14257 ]

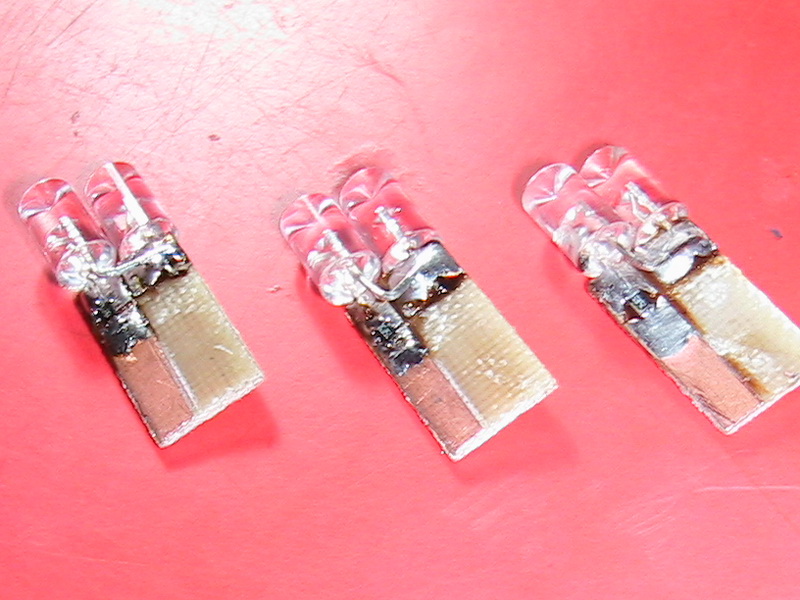

Комментарий к файлу: Второй диод
Led приборка 0006.jpg
Led приборка 0006.jpg [ 151.08 KIB | Просмотров: 14257 ]
Комментарий к файлу: Первый пошол
Led приборка 0005.jpg
Led приборка 0005.jpg [ 135.08 KIB | Просмотров: 14257 ]
Вернуться наверх
 Профиль Отправить личное сообщение

Medved
 Заголовок сообщения:
СообщениеДобавлено: 26 фев 2010, 01:09
Не в сети
Профессионал
Аватар пользователя

Зарегистрирован: 17 янв 2010, 00:41
Сообщений: 3700
Откуда: Днепропетровск
Комплектация: GLi
Объем двигателя: 1.6
Тип кузова: Вагон
Родословная: Японка
Работа не простая для среднего уровня владения паяльником но кто захочет тот сможет повторить.

Конечный результат порадовал.

Модули вставляются в штатные разъемы вместо ламп.


Вложения:

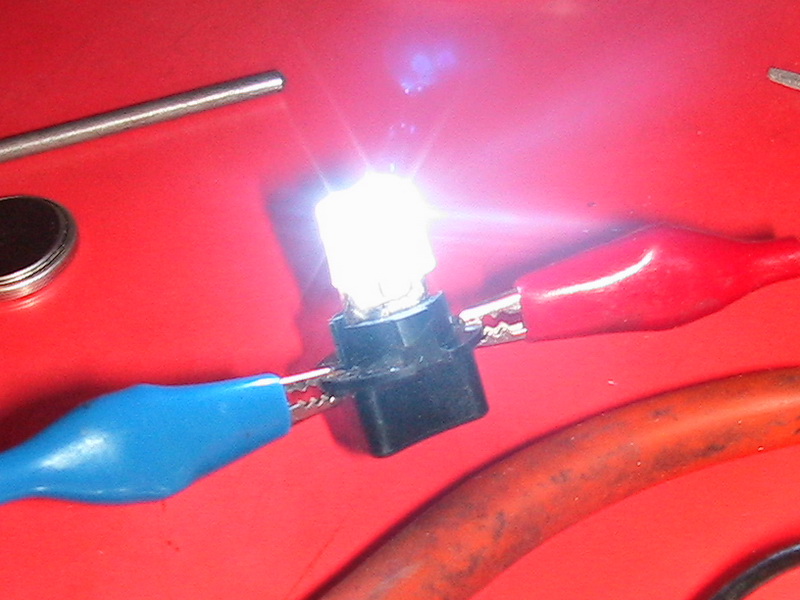

Комментарий к файлу: Вот и готово
Led приборка 0010.jpg
Led приборка 0010.jpg [ 139.44 KIB | Просмотров: 14255 ]
Вернуться наверх
 Профиль Отправить личное сообщение

Dima
 Заголовок сообщения:
СообщениеДобавлено: 26 фев 2010, 09:34
Не в сети
Профессионал
Аватар пользователя

Зарегистрирован: 29 фев 2008, 16:01
Сообщений: 2731
Откуда: Днепропетровск
жесть.. я бы такую мелочь паял бы 3 дня - пообжигал бы все руки и в результате получил бы фигню :lol: получилось супер! вот тока фото как светит приборка не хватает!
а где брал планарные резисторы?

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████
Вернуться наверх
 Профиль Отправить личное сообщение

Medved
 Заголовок сообщения:
СообщениеДобавлено: 26 фев 2010, 11:56
Не в сети
Профессионал
Аватар пользователя

Зарегистрирован: 17 янв 2010, 00:41
Сообщений: 3700
Откуда: Днепропетровск
Комплектация: GLi
Объем двигателя: 1.6
Тип кузова: Вагон
Родословная: Японка
У меня ушло часа 3 с перекурами.Резисторы можно поискать на радио базаре, я просто снял с дохлой материнки из закромов родины.

Мне это все обошлось полностью на шару.

Фотка приборки лежит в посте "Medved мой автомобиль"
Вернуться наверх
 Профиль Отправить личное сообщение

Dima
 Заголовок сообщения:
СообщениеДобавлено: 26 фев 2010, 12:04
Не в сети
Профессионал
Аватар пользователя

Зарегистрирован: 29 фев 2008, 16:01
Сообщений: 2731
Откуда: Днепропетровск
а можно у тебя уперть пару тройку планарных на 680 Ом? Если есть.... Или если поедешь на рынок маякни плиз :) за 4мя сопротивлениями не с руки ехать :lol:

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████
Вернуться наверх
 Профиль Отправить личное сообщение

Medved
 Заголовок сообщения:
СообщениеДобавлено: 26 фев 2010, 12:19
Не в сети
Профессионал
Аватар пользователя

Зарегистрирован: 17 янв 2010, 00:41
Сообщений: 3700
Откуда: Днепропетровск
Комплектация: GLi
Объем двигателя: 1.6
Тип кузова: Вагон
Родословная: Японка
Я те плату подарю там есть 1,3к\900ом\680ом\330ом\75ом\36ом
как раз потренируешся выпаивать,я звонил тестером и выпаивал ато номиналы надо высматривать под лупой. :twisted:
Вернуться наверх
 Профиль Отправить личное сообщение

Dima
 Заголовок сообщения:
СообщениеДобавлено: 26 фев 2010, 12:21
Не в сети
Профессионал
Аватар пользователя

Зарегистрирован: 29 фев 2008, 16:01
Сообщений: 2731
Откуда: Днепропетровск
огромное спасибо :)

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████
Вернуться наверх
 Профиль Отправить личное сообщение

Medved
 Заголовок сообщения:
СообщениеДобавлено: 26 фев 2010, 12:28
Не в сети
Профессионал
Аватар пользователя

Зарегистрирован: 17 янв 2010, 00:41
Сообщений: 3700
Откуда: Днепропетровск
Комплектация: GLi
Объем двигателя: 1.6
Тип кузова: Вагон
Родословная: Японка
Кстати такимже способом делается модуль под более мелкий патрон размер текстолита прим 10х5мм.
