Итак - лед тронулся Представляю предварительную версию спидометра "лже оптитрон"

Подсвечены все цифры отдельными белыми диодами и реализована доп подсветка стрелки в желтом и красном цвете.

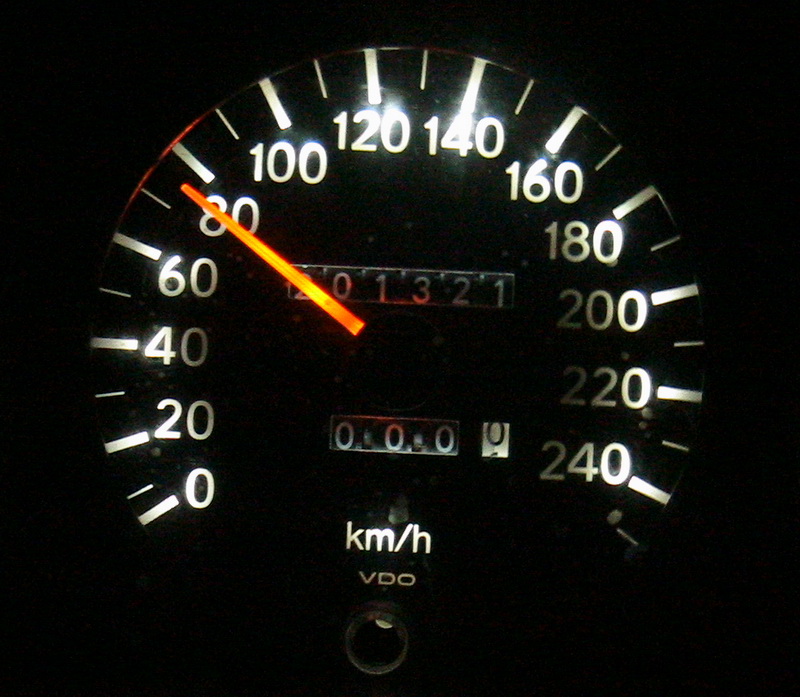

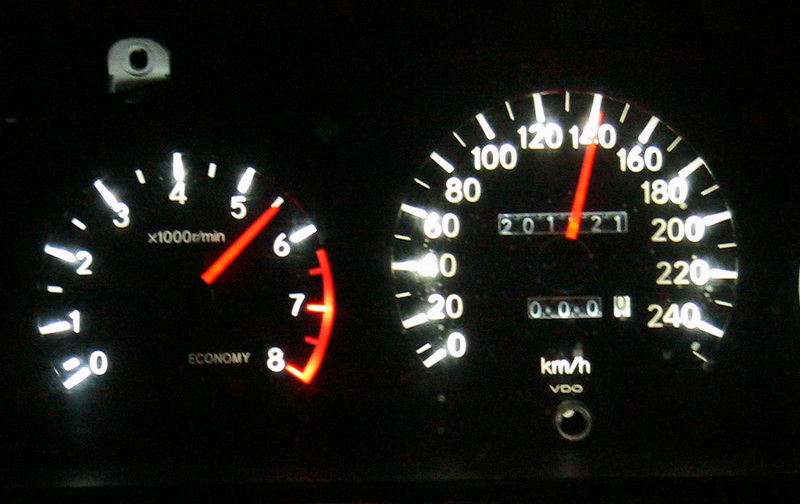

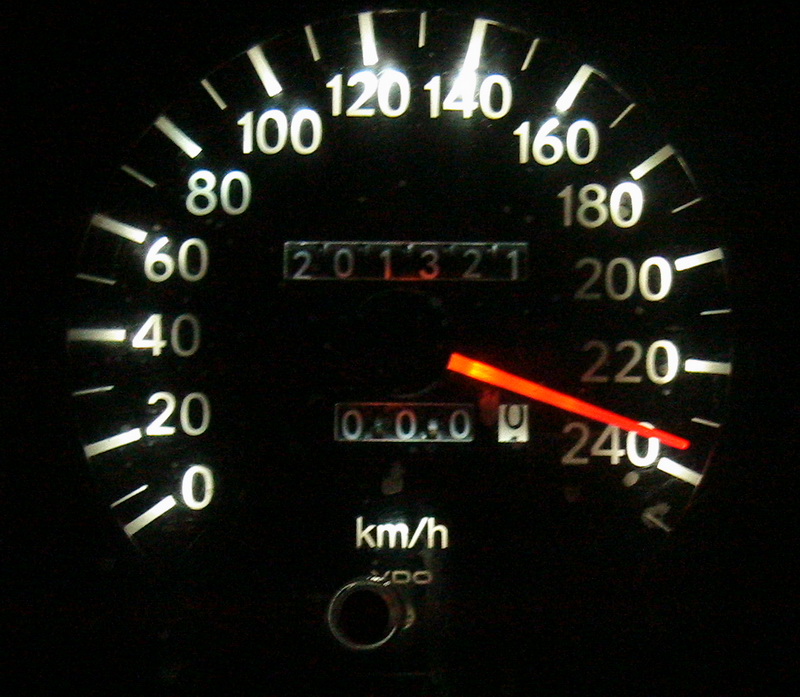

На фотах ниже стрелка подкрашивается красным в секторе 180 240 км\ч.

Уже замечены особенности шкал приборки Т22 любезно предоставленной мне для опытов Kitten911ом - там где у Т18 недосвет при таком варианте подсветки на Т22 заметна повышенная яркость.

Жду коментов

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Как-то вообще никак, очень неравномерно. Почему так?

_________________
CarinaE 4A-FE LB, С52, Англичанка, 06.95г седан. + HONDA AccordR 2002г.
KONI, полиуретан, IK20TT, ковши STi, POLO 10w40+AP2+МК3, Hella MicroDE.
______________
http://shevchenko-ds.prom.ua

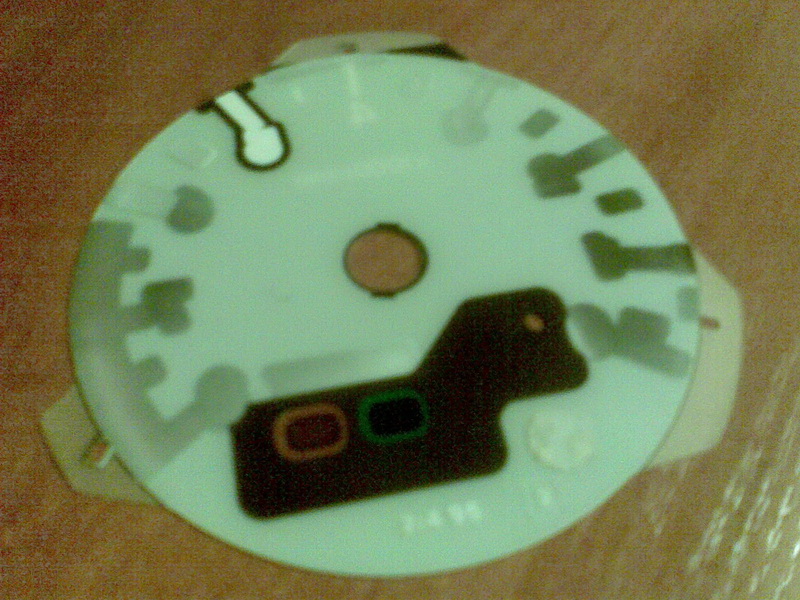

Особенности шкал Т22 - диоды стоят под световодами практически на одинаковом расстоянии от них ,а сверху световодов шкалы у которых с обратной стороны затенены как раз боковые части шкал под цифрами.В верхних точках под цифрами затенения нет от этого и неравномерность подсвета.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

как то никак у меня с твоими диодами в штатные места равномерность лучше была.... ИМХО... ты диоды 5050 или 3528 ставил?

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

Ставил 3528 и при этом шкалы не отчищал от затемнений.
Это кстати приборка Т22 и как мы уже знаем она светит более равномерно с диодами в штатных местах, и как я уже убедился у нее световоды лудше чем в Т18 и на шкалах есть специально затемненные участки в районе боковых цифр которые возможно и мешают.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

это чтоб у меня стрелочка начала светиться красным, мне нужно авто до 240 толкнуть?

_________________
Была: Toyota Carina E, Great Britain, 1997г. Июль
Wagon, 7A-FE (1.8 ) LB, С57, Skala Special
"Silver bullet"

Стал: Toyota Picnic, Japan, 1999г.
Дизель 3С-ТЕ (2,2) 90 л.с.
"Silver shell"

не, это она только розоветь начнёт. Шоб покраснела нужно второй круг начать

_________________
Carina E Stationwagon 7A-FE LB англичанка 97г.

Как говорится по желанию там стоит в цепочке 3 диода 2 желтых и 1 красный можно поставить наоборот и будет красный засвет раньше - от 110 например.И естественно поставить под стрелку диоды любого цвета но нужно учитывать вопервых то что стрелка не белая а желтая на любой приборке и будет смешение цветов и второе что не все цвета диодов легко собираются в цепочки.



Если постараюсь я туда трех кристалок запхну и краснеть начнет гораздо раньше

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Пока голова пухнет от мыслей как заставить спидометр равномерно светится. В качестве отдыха от мыслей собран и опробован давно задуманый повторитель поворотов на диодах.

Собран на 3х кристальных SMD5050 - 6шт на плате.Поскольку в родном стеклышке огромное количество вертикальных полосок диоды сливаюся в две горизонтальные полоски.

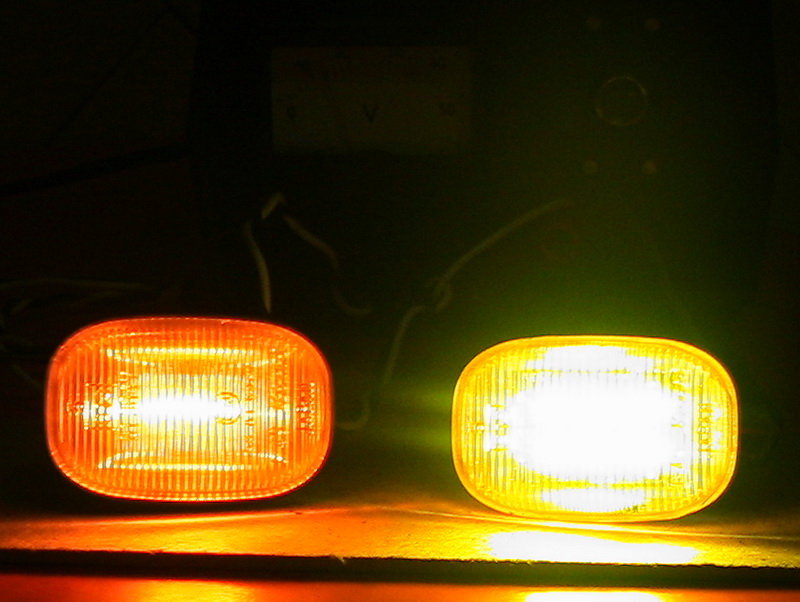

В общем зацените.На фотке слева с желтенькой лампочкой а справа на диодах Оба запитаны на 14 вольт от одного источника.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

у тебя прямо неуёмная энергия. Молодчага!!! Когда-то занимался электроникой и по себе знаю когда глаза от мелких деталей на лоб лезут и пальцы вечно паяльником обожжены, и голова действительно пухнет , когда где-то не получается как хочется. За упорство и усидчивость +5!!!

_________________
Carina E Stationwagon 7A-FE LB англичанка 97г.

Cпасибо повторители созрели уже давно ,теперь осталось доработать технологию внедрения платки в штатный корпус с наименьшими разрушениями

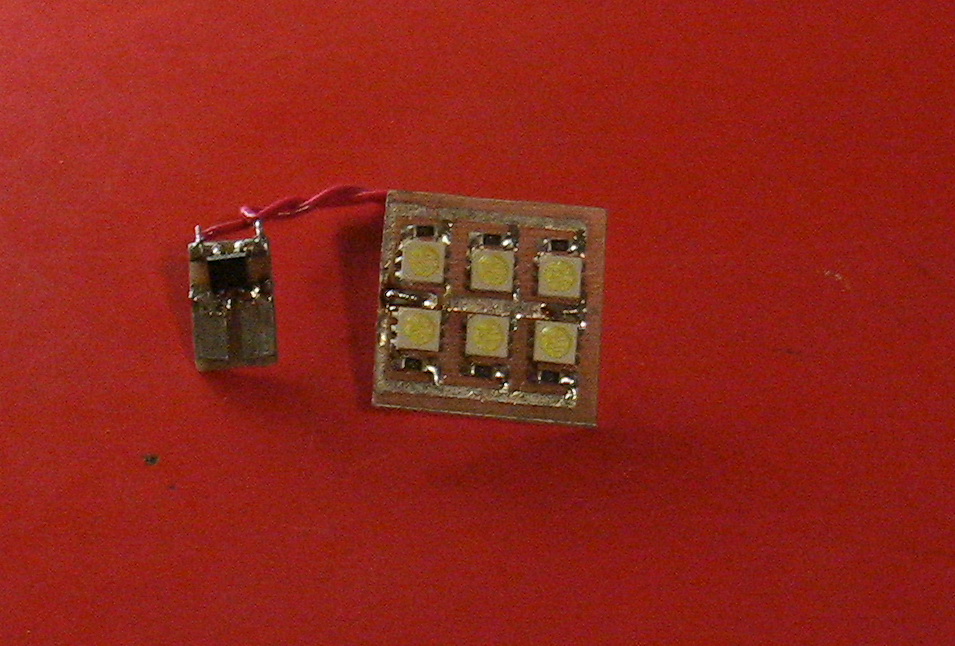

Вот фото конкретно платы повторителей в сборе.

ЗЫ :интерестно как она будет смотрется в прозрачных корпусах

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

никак
там всё по другому

_________________
Было Саrina e 1.6(4A-FE) lern bern 95 англичанка
щаз маленький кукурузер

Как выглядит прозрачный повторитель я знаю.Я имел ввиду как будет смотрется плата внутри при работе.Через ребристый тойотовский диоды видно плохо точки преврашаются в полосы что видно на фото выше.

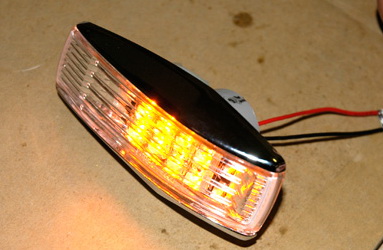

А хотелось бы получить нечто похожее на это фото прилагается.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Auto_demon хотел сказазать что плата туда не поместится, там места только для одной лампочки по этому и Никак!

_________________
Toyota - управляй мечтой. ВАЗ - не ссы, доедем!

В штатный поместилась.Правда только через частичное разрезание корпуса ,и таким же методом должно получится и в прозрачном.
Первоначальная версия прощитывалась под 9-12 диодов ,но туда не помещались все остальные детали

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Эксперименты по приборке продолжаются Безжалостно стерты затенители с обратных сторон шкал ,световоды сделаны матовыми ,изготовлена плата под тахометр

Кроме того учтены пожелания по подсветке стрелок и теперь засвет красныим начинается на спидометре от 110км\ч а на тахометре от 3,5тыш.

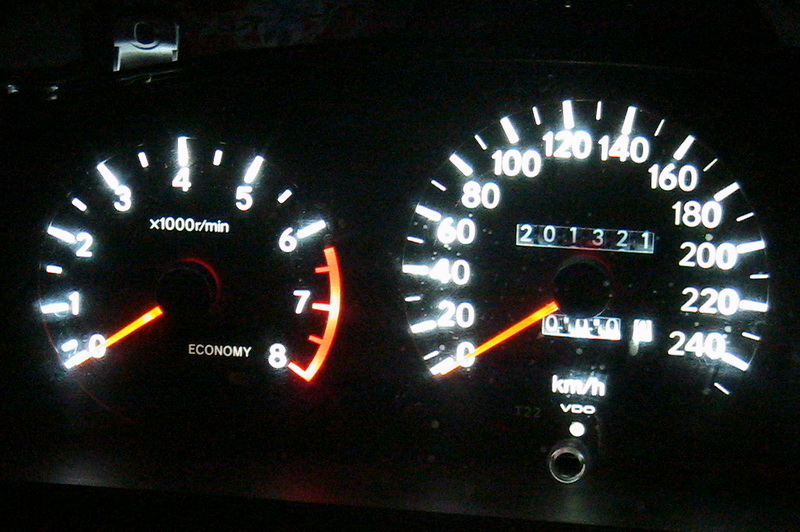

Результат на фото Как обычно жду коментов.Ниже для сравнения первая версия

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Если это реальная яркость, то даже от фоток глаза на лоб лезут, а как в темноте на приборке вообще не представляю, Но может кому-нибудь такое и нравится, а если нравится, то имеет право на ЖИСТЬ!
Уже гораздо равномернее, хотя всё-равно видны точки, где светодиоды стоят

_________________
Carina E Stationwagon 7A-FE LB англичанка 97г.

реально так зделать

_________________
Двигатель 4A-FE не LB 115 л.с.

Господа, надо понимать, что скорее всего такая яркость делаецца спецом под тонировочку стеклышка. Если не так, то тада согласен!

_________________
было: Carina E, 7A-FE LB, Liftback, England, 06/95; GLi Spec.; EFI; EUROPE P/P;
стало: AUDI A6, 95', ААН V6-2,8.

Любые запчасти в наличии и под заказ PARTPRICE.COM.UA

Ребята - вы еще учтите что на фото неравномерность может быть очень заметна а в живую нет!!!! Я когда свою кариновскую подсветку фоткал - то на фотка просто жуть, а в живую все супер....

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

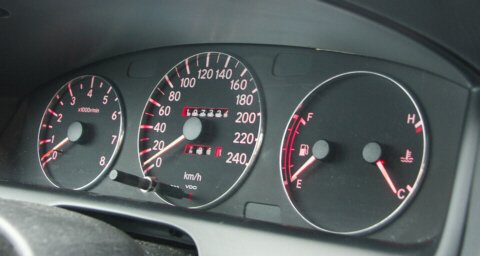

Запросто стаятся все красные и усе


По яркости - это практически реал. Если делать лже оптитрон то так и должно быть + тонировка стекла, если стекло не тонируется то регулятор рулит.

Неравномерности еше остались но заметьте на тахометре они меньше.
Там диоды попали не в цифры а в риски и от этого читабельность тахометра лудше. А в спидометре похоже нужно сделать тож самое подвинуть диоды ближе к рискам.
Если после еще останутся недосветы

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Medved мне с каждым разом всё больше нравитса "лже оптитрон" тонировка стекла (непроблема 5-ть минут) регулятор тоже есть "лучше зделалать что то лучше чем ничего неделать"

_________________
Двигатель 4A-FE не LB 115 л.с.

Миха, а если сделать так как делал я на плафонах??? т.е. убрать родной световод и сделать новый из белой матовой пластиковой канистры???? ты же помнишь какой это дало эффект в плафонах?

_________________
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________

Лотерея! Пошкрябай монитор монеткой и получи 100$ ШКРЯБАТЬ ЗДЕСЬ:██████████

Седня буду пробовать сделать так чтоб не было заметно местоположение диода и засветка была равномерной.

_________________
93'4A-FE LB GLi Japan Red Wagon
Светодиодное освещение салона и не только.

Добавлены допольнительно светорассеиватели(канистровые) между диодами и световодами и вот что вышло - меньше заметно местоположение диодов под шкалами ,улудшилась равномерность подсветки.

Но есть одно НО; конструкция спидометра не дает опустить диоды ниже - мешают шестерни и привод спидометра и по этому это предел по равномерности подсветки спидометра.
В тахометре можно опустить плату ниже ,но тогда начнутся вопросы к спидометру.

Вобщем вот что получилось.
